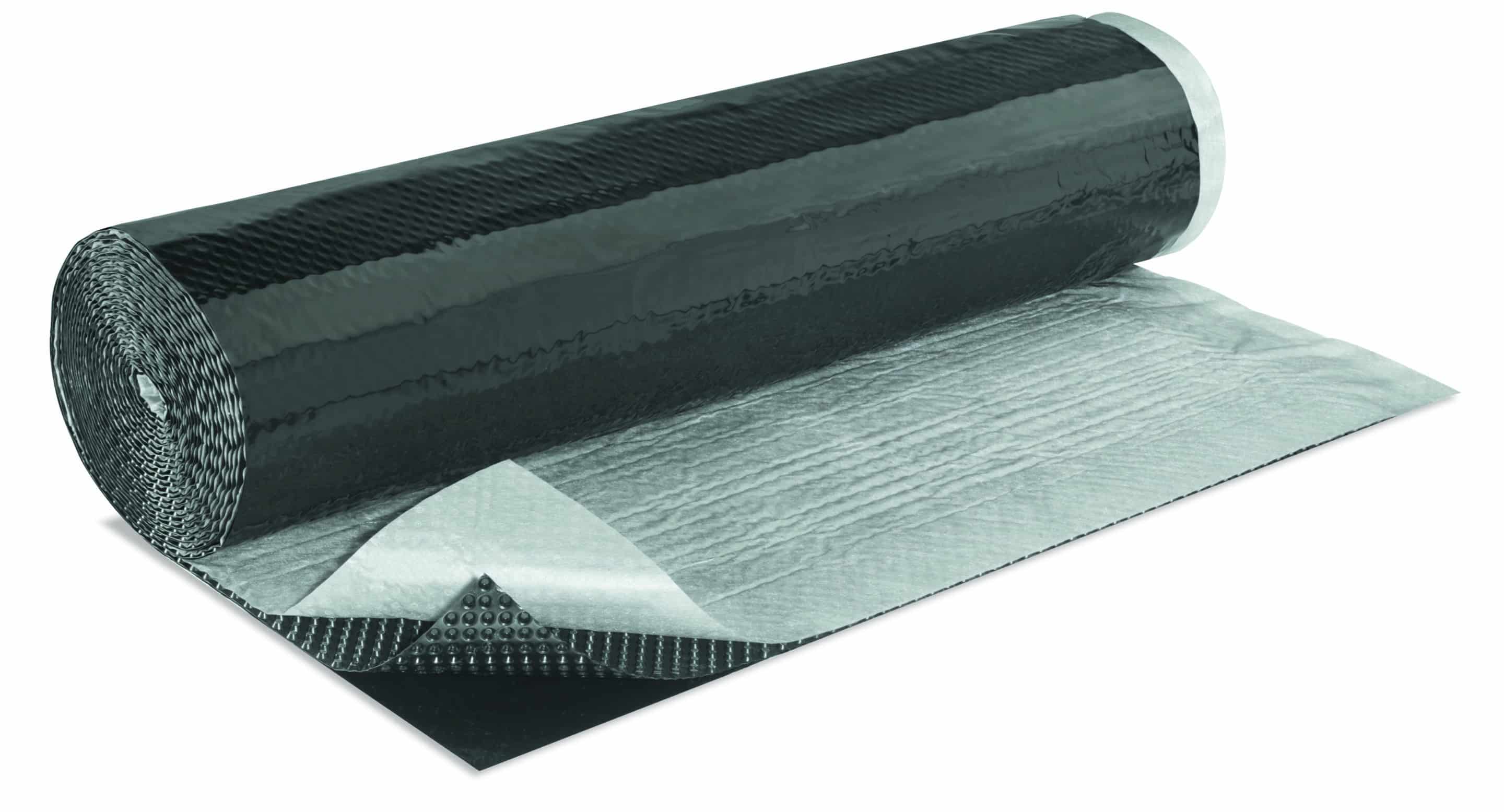

Noppenmatte mit Drainagevlies und Gleitfolie
IAP Noppenmatte NM-VL / NM-VG schützt Bauwerksabdichtungen im erdberührten Bereich und übernimmt je nach Ausführung eine definierte Drän- oder Gleitfunktion. Die NM-VL ist mit Drainagevlies ausgestattet, die NM-VG mit Gleitfolie.
8-mm-Noppenstruktur, Druckfestigkeit 250 kN/m², CE-gekennzeichnet nach EN ISO 13252.
Noppenmatte mit Drainagevlies oder Gleitfolie für Grundmauerschutz
Die IAP Noppenmatten NM-VL und NM-VG schützen Bauwerksabdichtungen im erdberührten Bereich und übernehmen je nach Ausführung eine definierte Drän- oder Gleitfunktion. Die Varianten basieren auf einer druckfesten HDPE-Noppenbahn und sind für unterschiedliche Einbausituationen vorgesehen.
Die NM-VL ist mit einem aufkaschierten Filtervlies aus Polypropylen ausgestattet. Das Vlies hält Feinteile zurück, unterstützt die Wasserableitung und trägt dazu bei, dass die Noppenzwischenräume langfristig funktionsfähig bleiben. Dadurch wird die Abdichtung entlastet und vor mechanischer Beanspruchung beim Verfüllen geschützt.
Die NM-VG besitzt statt des Drainagevlieses eine Gleitfolie. Sie dient als Schutz- und Gleitschicht und unterstützt die Entkopplung bei Setzungs- und Bewegungsbeanspruchungen. Das IAP-Lieferprogramm ermöglicht damit die Auswahl einer Variante, die zur jeweiligen Drän- oder Gleitfunktion des Bauwerksdetails passt.
Eigenschaften und Produktmerkmale
- Kernbahn aus HDPE; Filtervlies der NM-VL aus PP
- Noppenhöhe 8 mm und 1.860 Noppen pro m²
- Luftvolumen zwischen den Noppen 5,3 l/m²
- Druckfestigkeit 250 kN/m²
- Temperaturbeständigkeit -40 °C bis +80 °C
- Filtervlies 110 g/m²
- Stempeldurchdrückkraft 1.000 N
- Wasserableitvermögen des Geokomposits über 2,1 l/(m·s)
- CE-gekennzeichnet nach EN ISO 13252
- Beständig gegen Wasser, Wurzeln, Verrottung, Pilze und Bakterien
- NM-VL mit Drainagevlies; NM-VG mit Gleitfolie
Typische Einsatzbereiche
- Schutz von Grundmauerwerks- und Kellerabdichtungen beim Verfüllen
- Dränschicht vor erdberührten Bauwerksabdichtungen mit NM-VL
- Schutz- und Gleitschicht bei Setzungs- und Bewegungsbeanspruchungen mit NM-VG
- Grundmauerschutz im Hoch- und Tiefbau
- Einsatz als Ersatz für eine Sauberkeitsschicht bei Bodenplatten entsprechend der projektspezifischen Planung
Vorteile für Fachbetriebe und Verarbeiter
- Das Drainagevlies hält Feinteile zurück und unterstützt eine dauerhaft funktionsfähige Dränschicht
- Die druckfeste 8-mm-Noppenstruktur erhält den Schutz- und Dränraum auch unter Erdlast
- Die dauerhafte Materialbeständigkeit reduziert das Risiko frühzeitiger Sanierungsarbeiten
- Zwei Varianten ermöglichen eine passende Lösung für Drän- oder Gleitfunktionen
- Konkrete technische Kennwerte erleichtern Planung, Ausschreibung und Produktauswahl
Bestellung und Lieferung
Die IAP Noppenmatten NM-VL und NM-VG sind über die IAP Handels GmbH erhältlich. Die im Shop als Lagerware ausgewiesenen Rollenformate können direkt angefragt beziehungsweise bestellt werden. Weitere Abmessungen und projektbezogene Liefermöglichkeiten sind mit dem IAP-Vertrieb abzustimmen.
Fazit
Mit NM-VL und NM-VG bietet die IAP Handels GmbH zwei Noppenmatten für unterschiedliche Anforderungen im Grundmauerschutz. Die Variante mit Drainagevlies unterstützt die Wasserableitung, während die Variante mit Gleitfolie Bewegungen zwischen Abdichtung und Schutzschicht entkoppelt.
Häufige Fragen zum Produkt
Was ist der Unterschied zwischen NM-VL und NM-VG?
Die NM-VL besitzt ein aufkaschiertes Drainagevlies zur Filterung und Wasserableitung. Die NM-VG ist mit einer Gleitfolie ausgestattet und dient als Schutz- und Gleitschicht bei Setzungs- und Bewegungsbeanspruchungen.
Welche Druckfestigkeit besitzt die Noppenbahn?
Die Druckfestigkeit beträgt 250 kN/m². Dadurch bleibt der Schutz- und Dränraum auch unter Erdlast funktionsfähig.
Welche Norm gilt für die CE-Kennzeichnung?
Die CE-Kennzeichnung wird nach EN ISO 13252 ausgewiesen. Die frühere Angabe DIN EN 13967 wird für dieses Produkt nicht verwendet.
Welche Aufgabe übernimmt das Drainagevlies?
Das Filtervlies hält Feinteile zurück, unterstützt die Wasserableitung und trägt dazu bei, dass die Noppenzwischenräume nicht verschlammen.
Kann die Noppenmatte auch unter Bodenplatten eingesetzt werden?
Das IAP-Datenblatt nennt den Einsatz als Ersatz für die Sauberkeitsschicht bei Bodenplatten. Die konkrete Ausführung ist mit der Planung und den Anforderungen des Bauvorhabens abzustimmen.
Formate & Verpackungseinheiten
| Rollenformat | m² / Rolle | m² / Palette | Rollen / Palette |
|---|---|---|---|
| 2,00 x 15 m | 30.0 | 180 | 6 |
| 2,50 x 15 m | 37.5 | 225 | 6 |
